关于生活用电的问题，我们很多同学之所以会出错的根本原因是在分析思路上没有非常清晰的思路造成的。家庭电路的知识点不多，我们只要往下面的五个方向去抓即可！
1.家庭电路的组成及连接方法，尤其是三孔插座和螺丝口灯泡的接线方法；
2.知道保险丝的作用及更换原则；
3.了解测电笔的作用及使用方法；
4.知道家庭电路中电流过大的原因；
5.掌握安全用电原则。

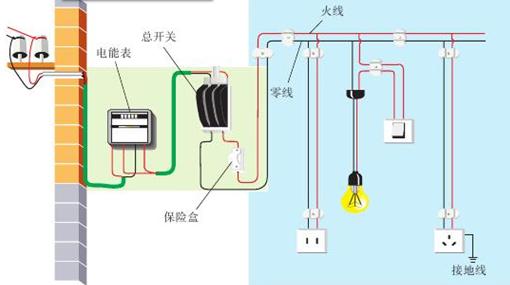

我们需要掌握的要点有以下几个：1.家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、导线、插座、开关等
⑴火线和零线（进户线）：
给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V。等到了高中我们叫电势差，火线与零线之间的电势差为220v，火线与地线之间的电势差为220v。通常情况下，零线与地线之间电势差为0。
⑵ 电能表：
①用途：测量用户消耗的电能（电功）的仪表。
②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。
③铭牌：
所标的电压U是：额定电压；
所标的电流I是：额定电流及短时间内工作允许通过的最大电流。
当我们看到电能表的铭牌我们就可以知道家庭电路中的可允许的最大电功率有多大。只要用电能表的额定电压乘以允许通过的最大电流即可。
⑶ 总开关（空气开关）
①作用：控制整个电路的通断，以便检测电路更换设备。
②安装：家庭电路的干路上，空气开关的静触点接电源线。
⑷ 保险装置（保险丝）：
①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③ 电路符号：
④ 连接：与所保护的电路串联，且一般只接在火线上。位置在总开关之后。
⑤ 选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑥规格：越粗额定电流越大。
⑸ 插座：
①作用：连接家用电器，给可移动家用电器供电。
②种类： 固定插座、可移动插座、二孔插座、三孔插座。
③安装：
并联在家庭电路中，具体接线情况：三孔插座，左零（线）、右火（线）、上接地 （线），两孔插座通常左零线右火线。
⑹用电器（电灯）、开关：
①安装：螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：
②原因：防止维修触电。
③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝。
④根据安全用电原则连接电路，每个开关都可以单独控制灯。
⑤在新建的楼房里，控制插座的总开关上大多还装有漏电保护器。当发生漏电现象时，总开关上的漏电保护器会迅速切断电流，对人身起到保护作用。
3.家庭
电路的连接：
各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
要点诠释：
（1）不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
（2）三角插头最上端那个脚接用电器的金属外壳，下面的两个脚接用电部分的线路。把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（3）测电笔：
①用途：用来辨别火线和零线。
②种类：钢笔式，螺丝刀式。
③使用方法：
a.钢笔式：使用时，手指按住笔卡，用笔尖接触被测的导线（手指千万不能碰笔尖）。
b.螺丝刀式：使用时要用指尖抵住上端的金属帽。
要点二、家庭电路电流过大的原因
1.家用电器的总功率对家庭电路的影响：在家庭电路中,电路的总功率等于各用电器的功率之和。
在同一个家庭电路中,所有的用电器都是并联的,每个用电器的两端电压都等于线路提供的电压,总功率等于各用电器功率之和,使用的用电器越多,电路的总功率越大,但不是说使用的用电器多时才会使功率过大,有时只用少数几个功率较大的用电器,电路的功率也会达到很大；因此电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
2.短路对家庭电路的影响：由欧姆定律我们也可以知道,当电路出现短路时,电流将不通过用电器,使整个电路中的电阻非常小,这时电路中的电流就会很大,会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
3.保险丝的作用：保险丝的作用，在电路中的电流增大而超过线路设计的允许值前，能立即自动切断电路，串联在电路中的保险丝就可以起到这种自动切断电路的作用。以保证电路的安全，避免发生事故。
（1）保险丝的材料必须具备两个条件：
①电阻率大。这样电流通过保险丝时发热多，温度能迅速上升；
②熔点低。电流过大，温度上升到熔点时能及时熔断，使电路切断。
（2）保险丝越粗，熔断的电流就越大；实际中应根据电路设计的安全电流，选择合适的保险丝。
要点诠释：
（1）家庭电路中电流过大的原因有两个:①短路。②电路的总功率过大。
从P=UI可以看出,家庭电路中的电压一定,当电路中的功率越大,通过电路的电流越大,所以家庭电路中的总功率过大。
（2）家庭电路保险丝烧断的原因：①发生短路。②用电器功率过大。③选择了额定电流过小的保险丝。
要点三、安全用电：
1.触电事故：
（1）定义：一定强度的电流通过人体所引起的伤害。
（2）危险性：与电流的大小、通电时间的长短等因素有关。
（3）安全电压：不高于36V，动力电路电压380V，家庭电路电压220V,都超出了安全电压。
2.触电形式：

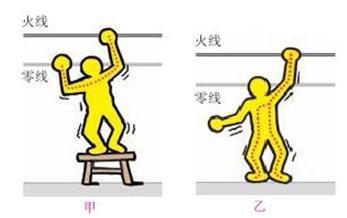

（1）低压触电：
单线触电：火线、人体和大地构成回路。
双线触电：火线、人体和零线构成回路。
家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路。
要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故。

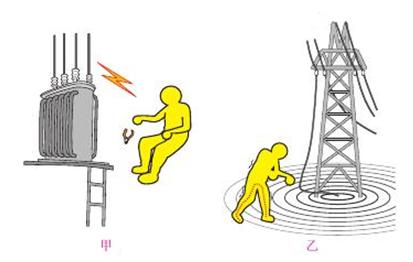

（2）高压触电：
高压电弧触电：高压电弧触电就是当人体靠近高压带电体到一定距离时，高压带电体和人体之间会发生放电现象。这时有电流通过人体。造成高压电弧触电。
跨步电压触电：跨步电压触电是高压输电线落在地面上，地面上与电线断头距离不同的各点存在着电压（跨步电压），这时电流通过人体造成跨步电压触电。
3.安全用电原则：
不接触低压带电体，不靠近高压带电体。
4.安全用电常识：
(1)不靠近高压带电体(室外、高压线、变压器旁)，不接触低压带电体。
(2)不用湿手扳开关，插入或拔出插头。
(3)安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电源。
(4)禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布。
(5)在电路中安装触电保护器，并定期检验其灵敏度。
(6)下雷雨时，不使用收音机、录像机、电视机、且拔出电源插头，拔出电视机天线插头。暂时不使用电话，如一定要用，可用免提功能健。
(7)严禁私拉乱接电线，禁止学生在寝室使用电炉、“热得快”等电器。
(8)不在架着电揽、电线的建筑物下面放风筝和进行球类活动。
